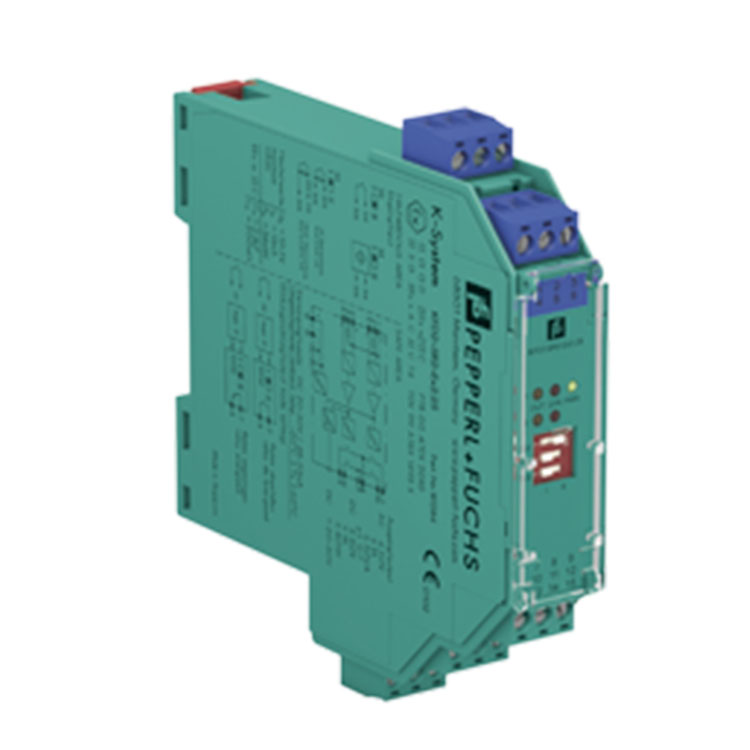

技术数据
电源
额定电压20 … 30 V DC
功率耗散≤ 1.5 W
输入
额定值符合EN 60947-5-6（NAMUR）
开路电压/ 短路大约8 V DC/ 大约8 mA
电流
开关点/ 开关滞后1.2 … 2.1 mA/ 大约0.2 mA
线路故障检测断路I ≤ 0.1 mA，短路I > 6 mA
控制输入传感器电源大约为8.2V，阻抗1.2kΩ
脉冲持续时间>200μs，静止监测
>250μs，转向检测
输出
继电器2 个转换触点
触点负荷253V AC/2A/cosΦ > 0.7；40V DC/2A 电阻负载
通电/ 断电延时大约20ms/ 大约20ms
机械寿命5×106 次开关
触发值fmax
用于静止监测：
0.1 Hz；0.5 Hz；2 Hz；10 Hz
可通过DIP 开关（S1 和S2）调节
传输特性
准确度± 5 %
环境条件
环境温度-20 … 60 ° C (-4 … 140 ° F)
机械规格
防护等级IP20
重量约150 g
尺寸20 x 119 x 115 mm（0.8 x 4.7 x 4.5 in），外壳类型B2
连接应用数据
针对爆炸危险区域
EC 型式检验证书PTB 00 ATEX 2080
分组、类型、防护类型II (1)GD [EEx ia] IIC [circuit(s) in zone 0/1/2]
符合性声明Pepperl+Fuchs
分组、类型、防护类型II (3)G (EEx nL) IIC X [circuit(s) in zone 2]
符合性声明TÜV 99 ATEX 1493 X
分组、类型、防护类型II 3G Ex nA nC IIC T4
温度等级
FM 认证
控制原理图116-0035
CSA 认证
控制原理图116-0047
特点
• 双通道安全栅
• 24V 直流电源（导轨供电）
• PNP/ 推挽、干接点或NAMUR 输入
• 可选择频率触发值
• 2 个继电器触点输出
• 启动抑制
• 可选择运行模式
• 线路故障检测（LFD）
• 最高可达SIL2，符合IEC 61508 标准
功能
此安全栅产品适用于本质安全型应用。本产品
为零速/ 静止监测器，能够接收输入频率脉冲
并在此频率降至选定值以下时触发输出。
本产品提供了2 个启动超驰值。
本产品还可用于测定旋转方向。
在错误状况期间，继电器返回至其失电状态，
LED 灯按照NAMUR NE44 标准指示故障。
所配备的诊断LED 灯可用于旋转方向指示、限
值触发指示、电源接通指示和硬件错误指示。
本产品可用安装在产品正面的小键盘轻松编程。
在配合电源导轨系统使用时可提供独有的错误
采集信号发送功能。
