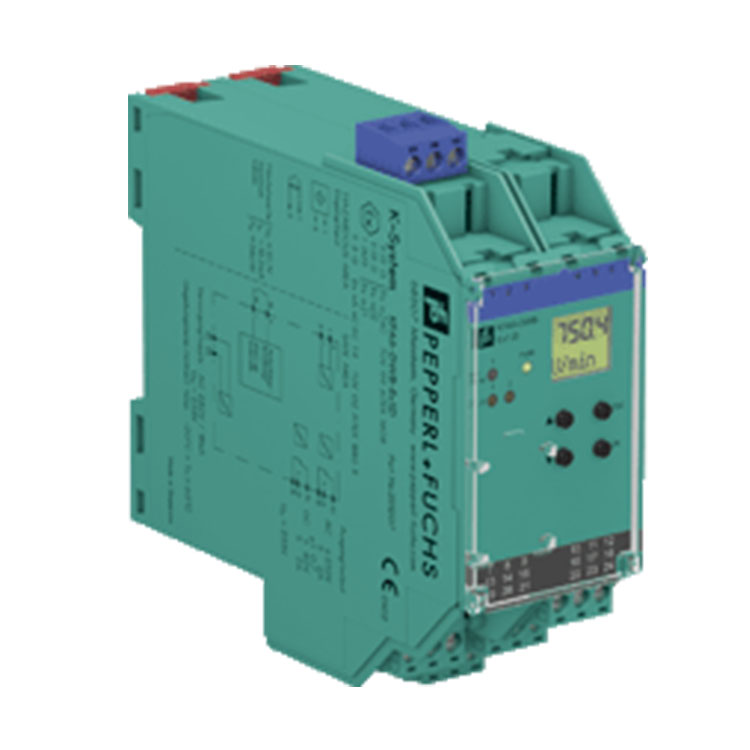

KFA6-DWB-Ex1.D
1通道隔离栅
230 V AC电源
干接点或NAMUR输入
输入频率1 mHz 5 kHz
2个继电器触点输出
启动优先
可通过键盘配置
线路故障检测（LFD）
符合SIL 2标准 符合IEC 61508 / IEC 61511产品描述
交流230 V
一般规格
信号类型 数字输入
功能安全相关参数
安全完整性等级（SIL） SIL 2
供应
连接 端子23、24
额定电压 230 V AC±10％
额定电流 18毫安
功耗/功耗 ≤2 VA / 2 VA
输入项
连接侧 现场侧
连接 输入I：本质安全：端子1+，3-
输入II：非本质安全：端子13+，14-
输入I 符合 符合EN 60947-5-6（NAMUR）
脉冲持续时间 > 50 μs
输入频率 0.001 5000赫兹
线路故障检测 断裂I≤0.15 mA; 短路I> 6.5 mA
输入二 启动倍率：1 1000 s，以1 s为步长可调
主动/被动 I> 4 mA（最小100 ms）/ I <1 mA
开路电压/短路电流 18 V / 5毫安
输出量
连接侧 控制端
连接 输出I：端子10、11、12
输出II：端子16、17、18
输出I，II 信号继电器
联系人加载 250 V AC / 2 A / cosφ≥0.7; 直流40 V / 2 A
机械寿命 5 x 10 7切换周期
通电/断电延迟 大约 20毫秒/约 20毫秒
指标/设定
显示元素 LED显示
控制元件 控制面板
组态 通过操作按钮
贴标 前面的标签空间
指令一致性
电磁兼容
指令2014/30 / EU EN 61326-1：2013（工业场所）
低电压
指令2014/35 / EU EN 61010-1：2010
一致性
电磁兼容 NE 21：2006
防护等级 IEC 60529：2001
环境条件
环境温度 -20 60°C（-4 140°F）
机械规格
防护等级 IP20
连接 螺丝端子
弥撒 300克
外型尺寸 40 x 119 x 115毫米（1.6 x 4.7 x 4.5英寸），外壳类型C3
安装 在35 mm DIN安装导轨上 符合EN 60715：2001
与危险区域有关的应用数据
欧盟型式检验证书 TüV99 ATEX 1408
打标 II（1）G [Ex ia Ga] IIC
II（1）D [Ex ia Da] IIIC
I（M1）[Ex ia Ma] I
证书 TüV02 ATEX 1885 X
打标 II 3G Ex nA nC IIC T4 Gc
输出I，II
联系人加载 50 V AC / 2 A / cosφ> 0.7; 40 V DC / 1 A阻性负载
指令一致性
指令2014/34 / EU EN 60079-0：2012 + A11：2013，EN 60079-11：2012，EN 60079-15：2010
国际认可
FM认证
控制图 16-538FM-12
UL认证 E223772
IECEx认证 IECEx TUN 03.0000
批准用于 [Ex ia Ga] IIC，[Ex ia Da] IIIC，[Ex ia Ma] I
